Kälteanlage

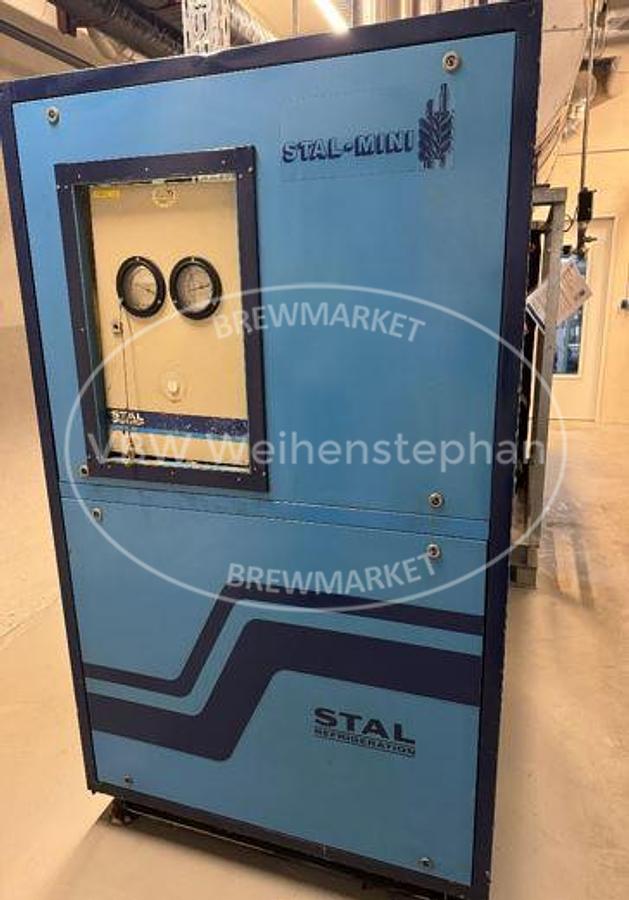

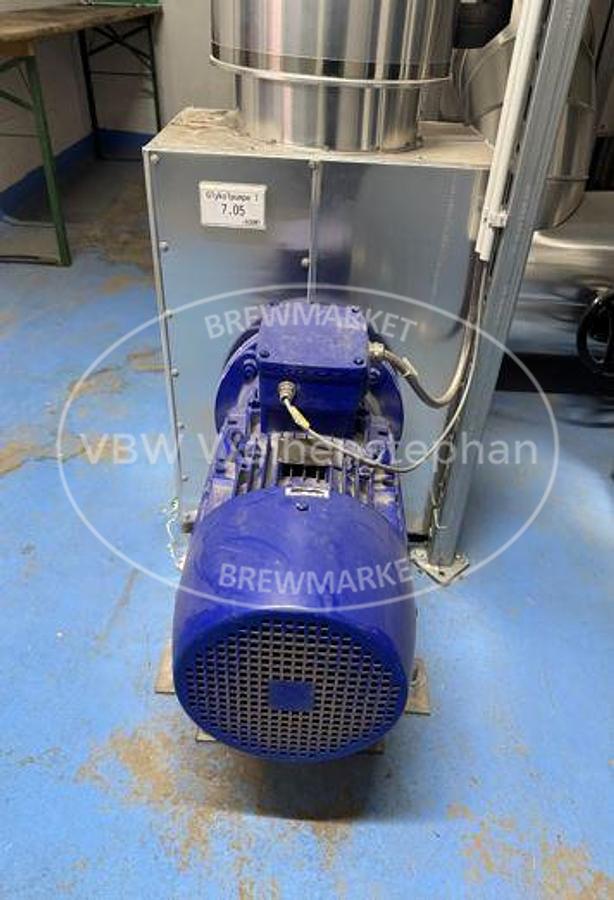

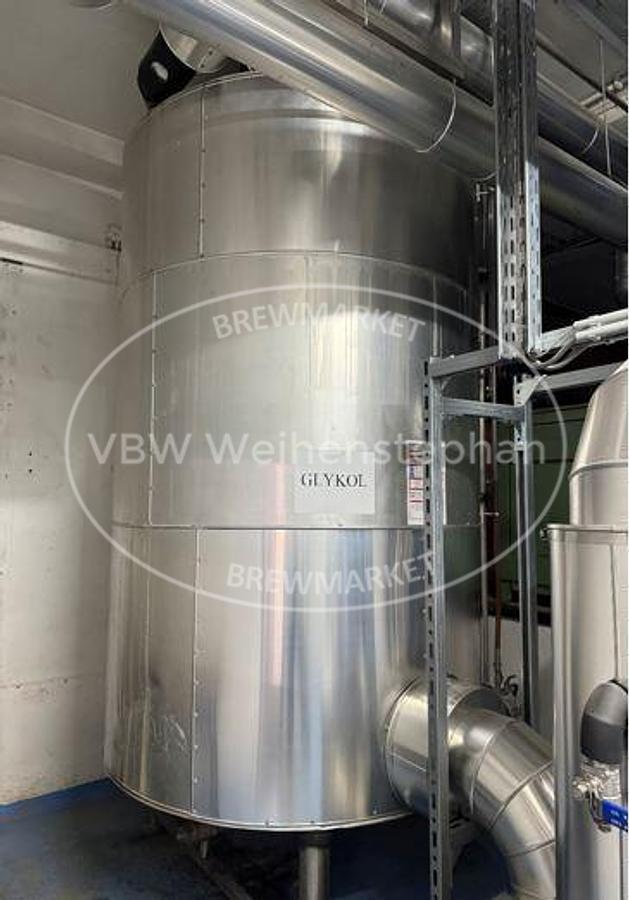

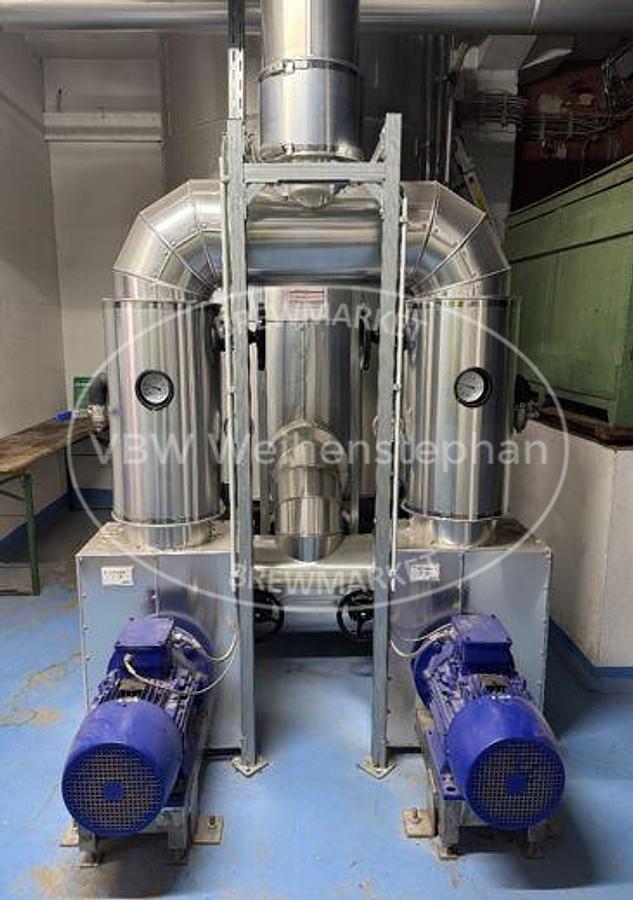

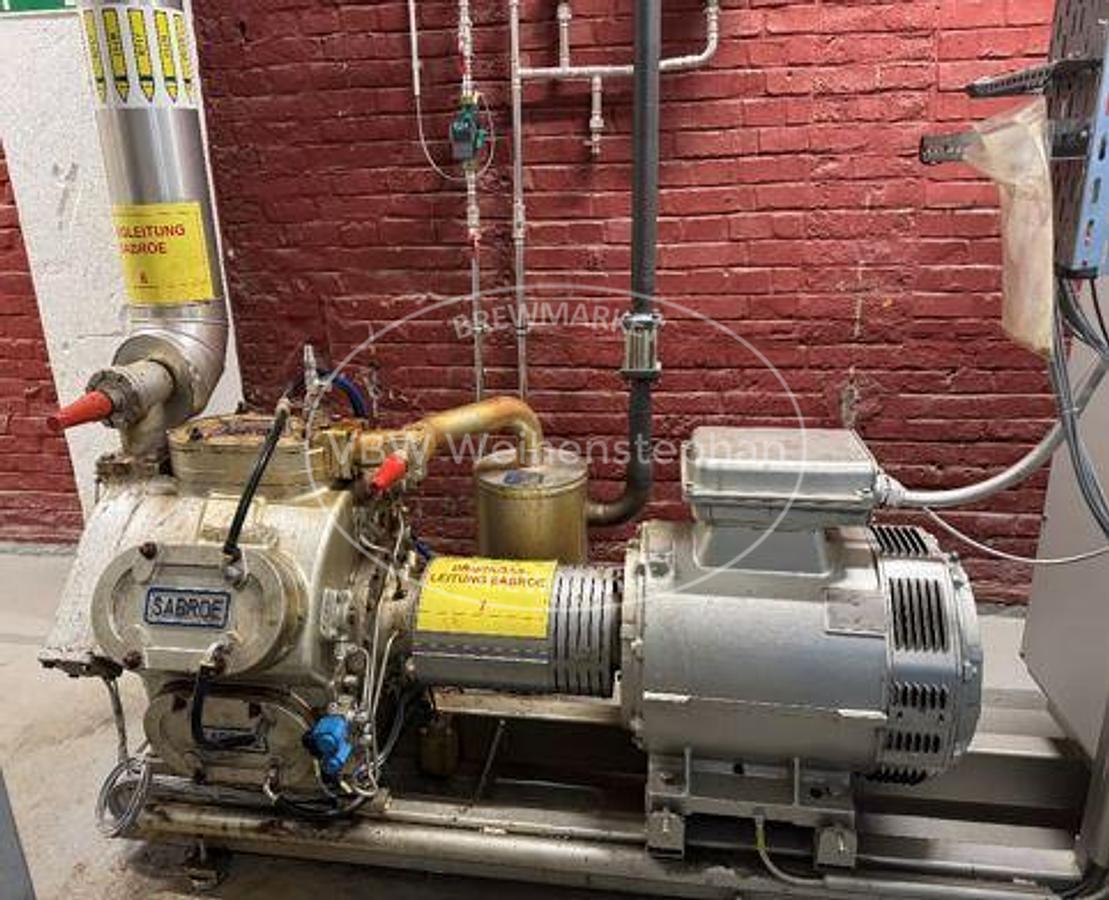

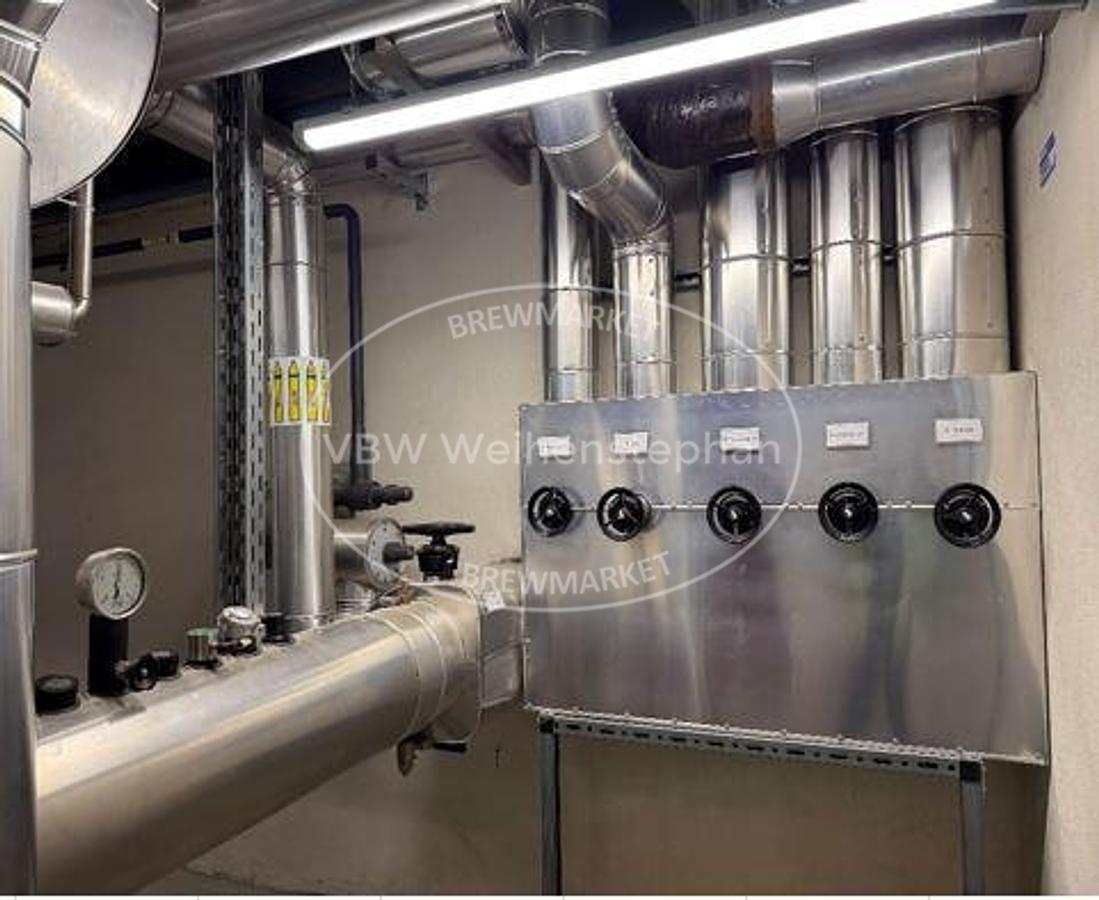

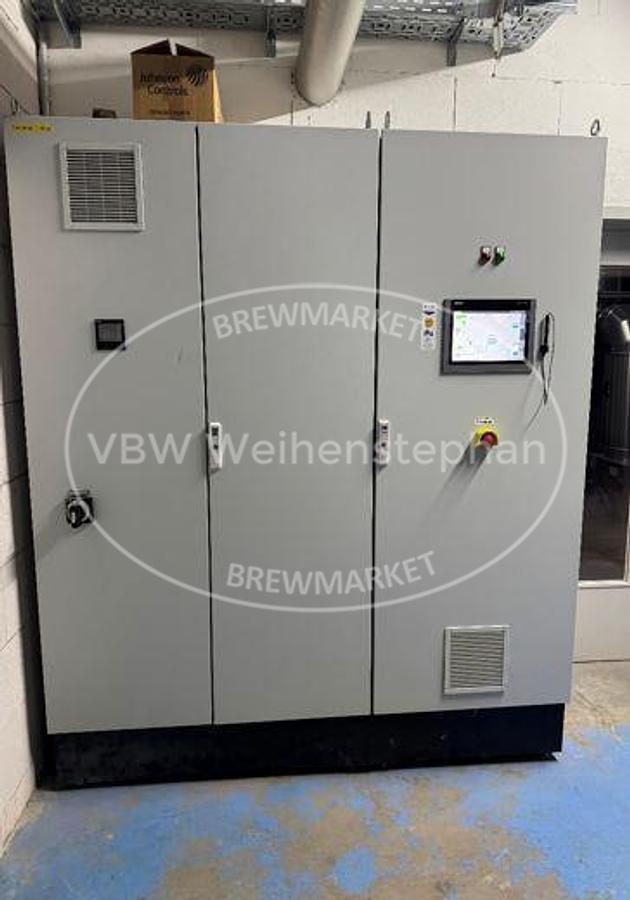

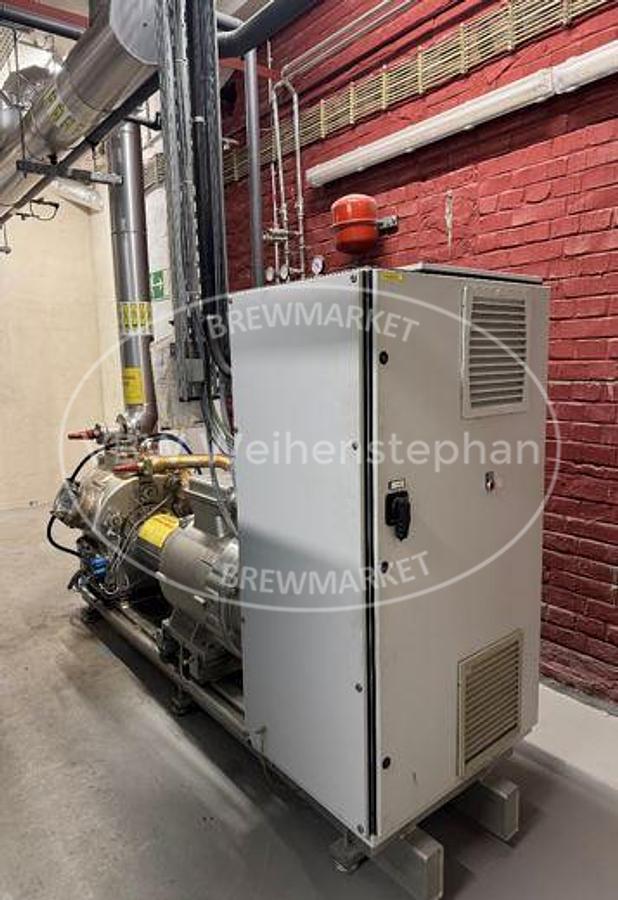

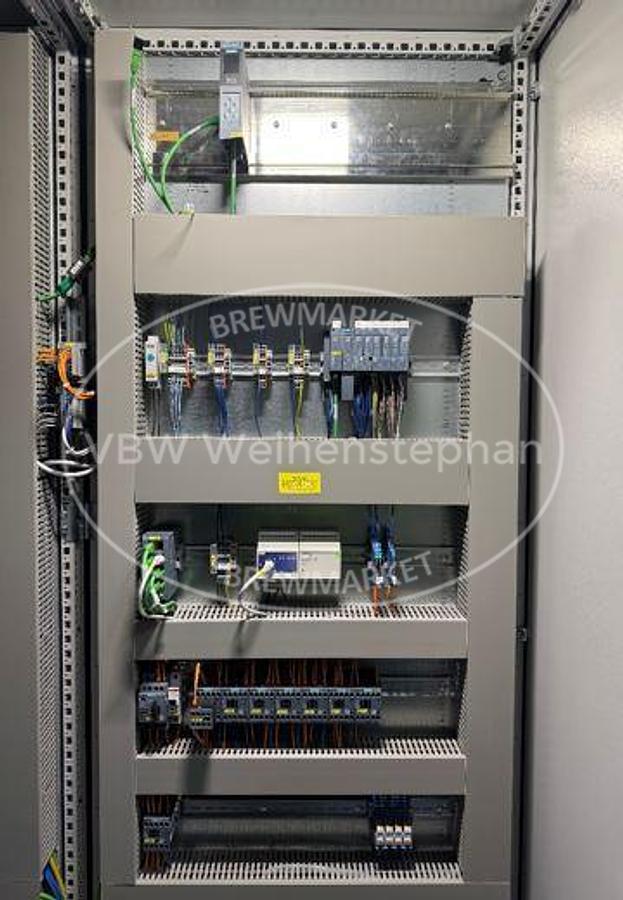

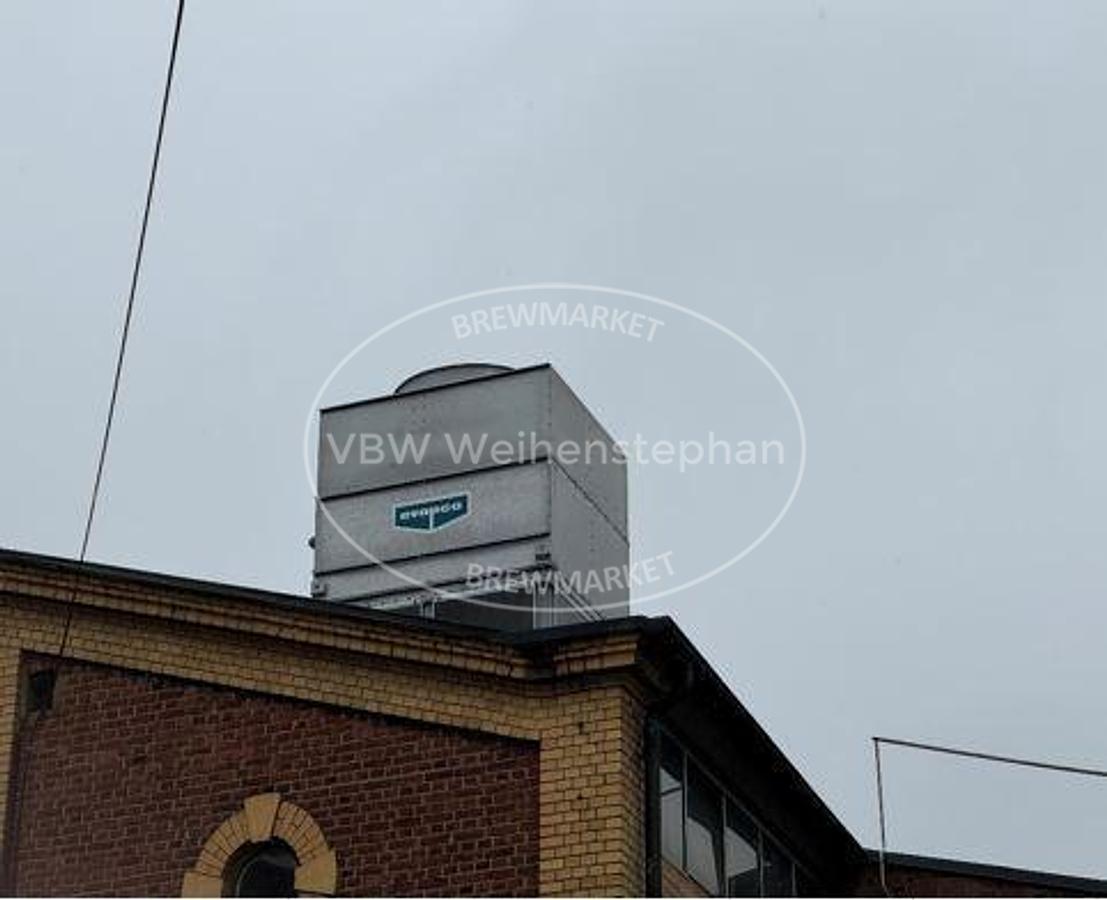

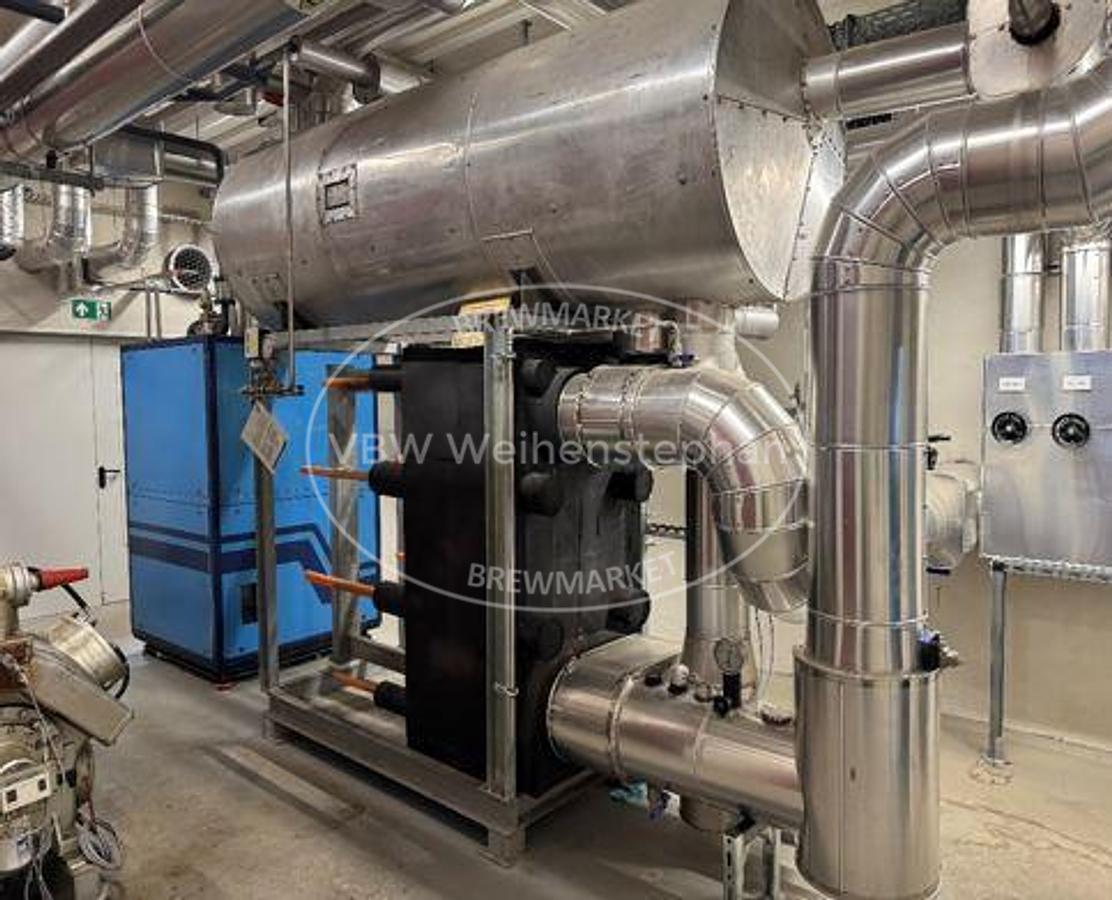

Kälteversorgungssystem mit NH3 im Primärkreislauf und Gylkol im Sekundärkreislauf. Das System besteht aus den folgenden Komponenten: 1. 2 Stück Källtekompressoren zur Verdichtung von NH3, davon: - 1 x Kolbenversichter (Sabroe, 2008) mit 75 KW Leistung (verwendet im Normalbetrieb) - 1 x Schraubenverdichter (Stal, 1991) mit 75 kW Leistung (verwendet als Reservemaschine) 2. Plattenwärmetauscher (Alfa Laval, 1997) zur Verdampfung von NH3 bei gleichzeitiger Kühlung von Glykol. 100 m3/h Glykol werden von 0°C auf -3°C abgekühlt. Das Glykol transportiert die Kälte in den Prozess. 3. Kondensator zur Verflüssigung von NH3 (Evapco, 2002) mit einer Kondensationsleitung von 620 kW, außen aufgestellt. 4. NH3-Sammeltank (EM-Polar, 2009) mit einem Volumen von ca. 3 hl 5. Glykoltank, stehend, verkleidet 6. 2 Stück Kreiselpumpen zur Förderung von Glykol 7. Schaltschrank mit Touchpanel als HMI. 8. diverse Rohrleitungen, Ventile, Sensoren
