2-Geräte-Sudhaus

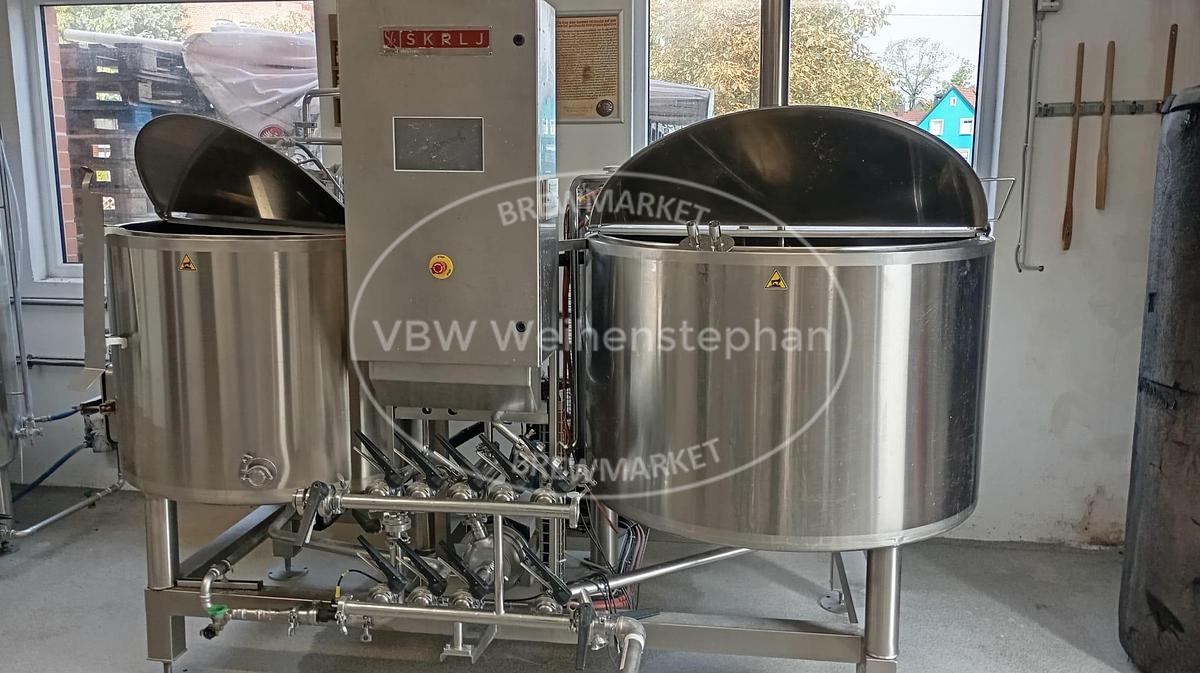

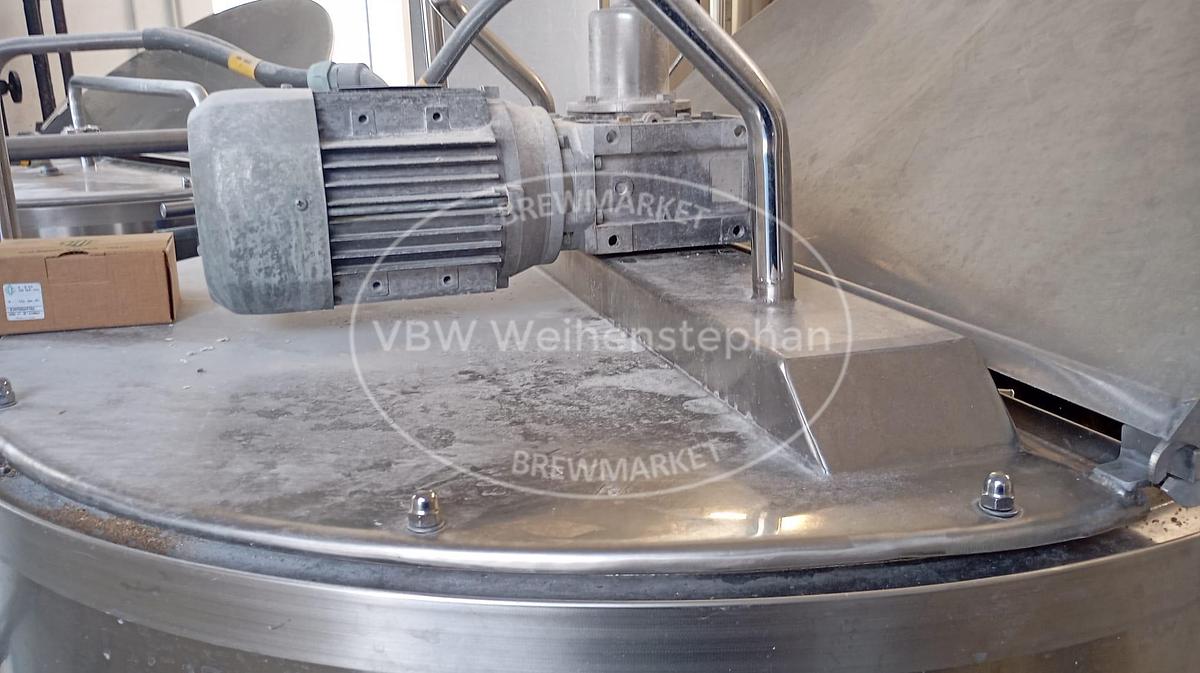

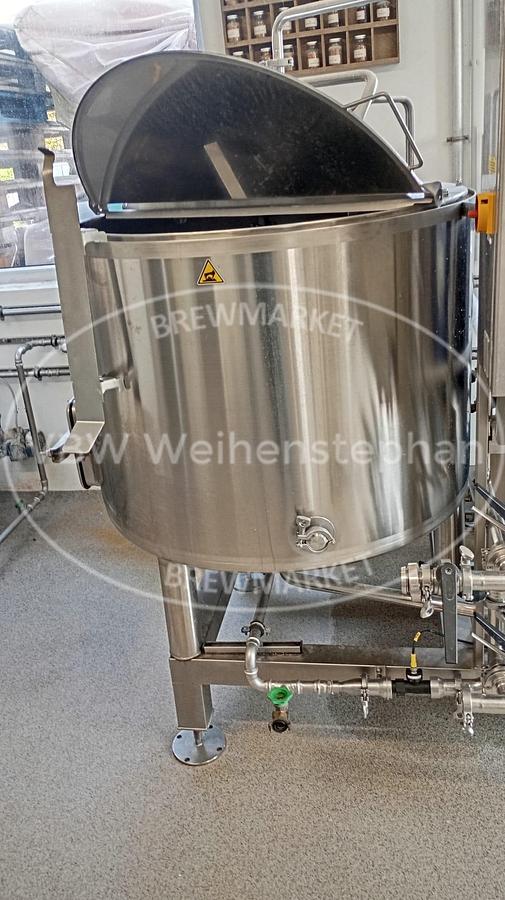

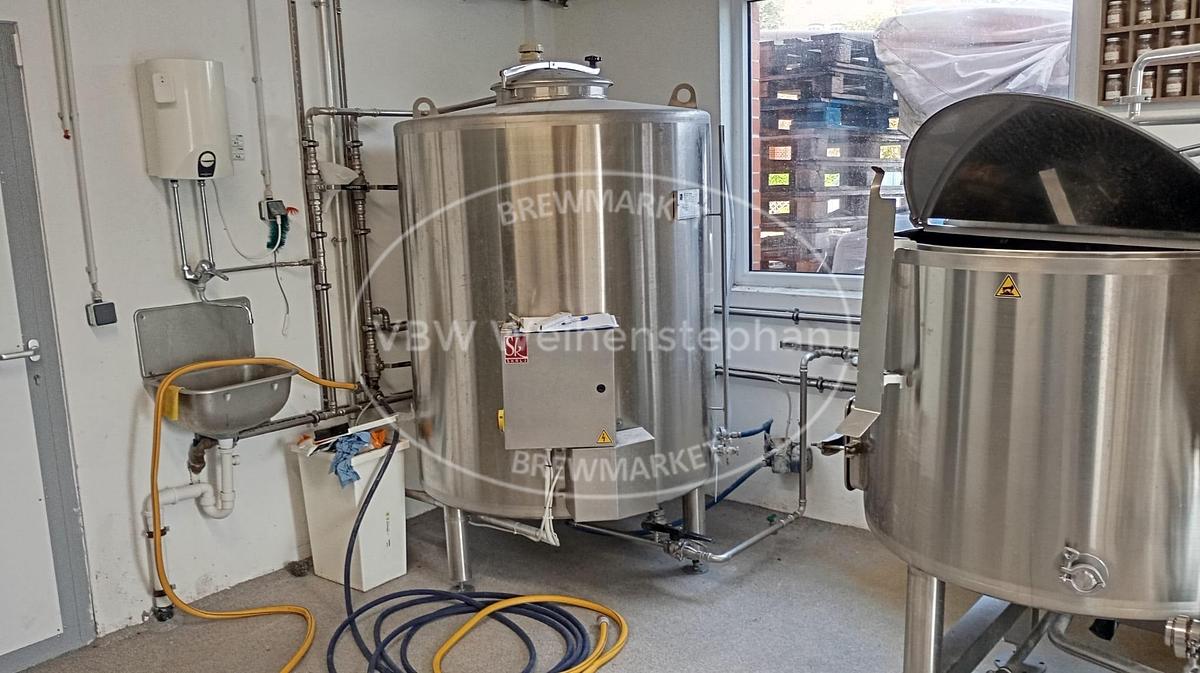

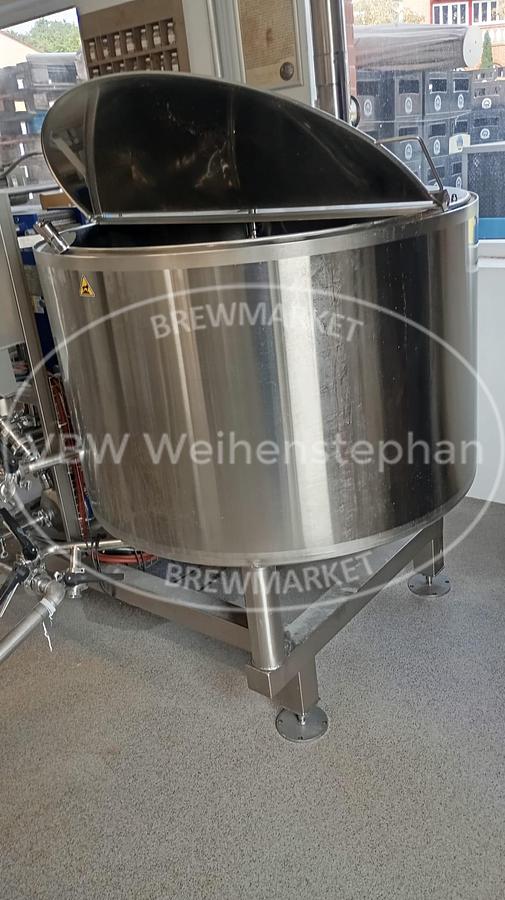

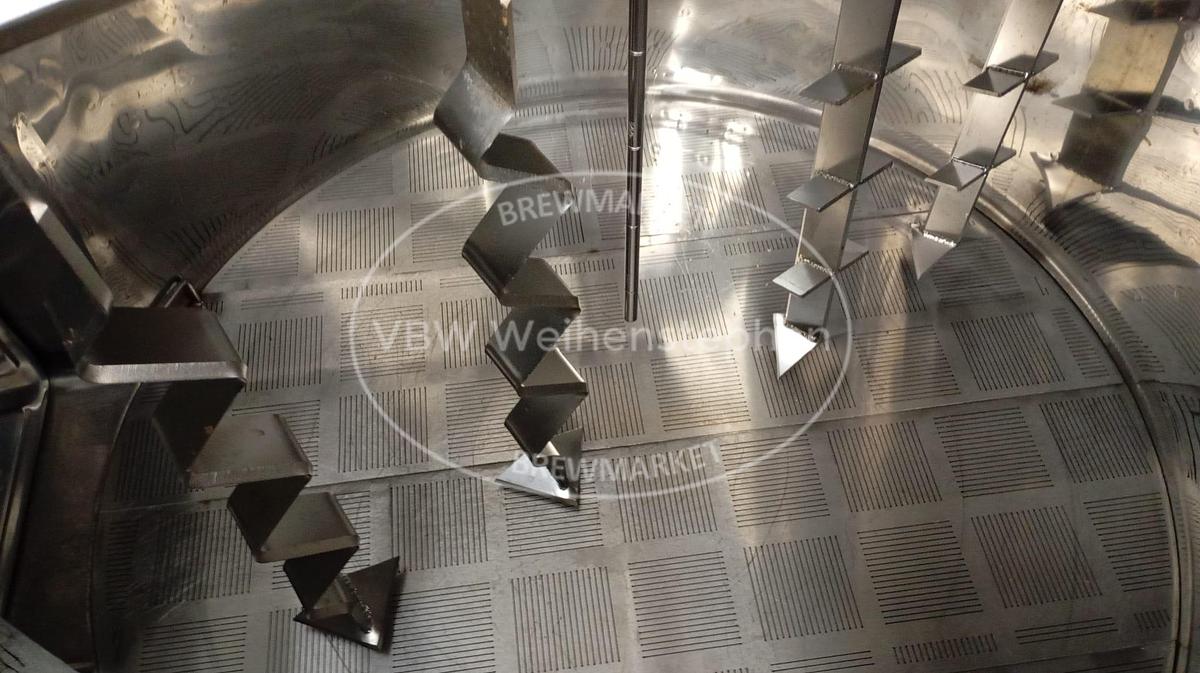

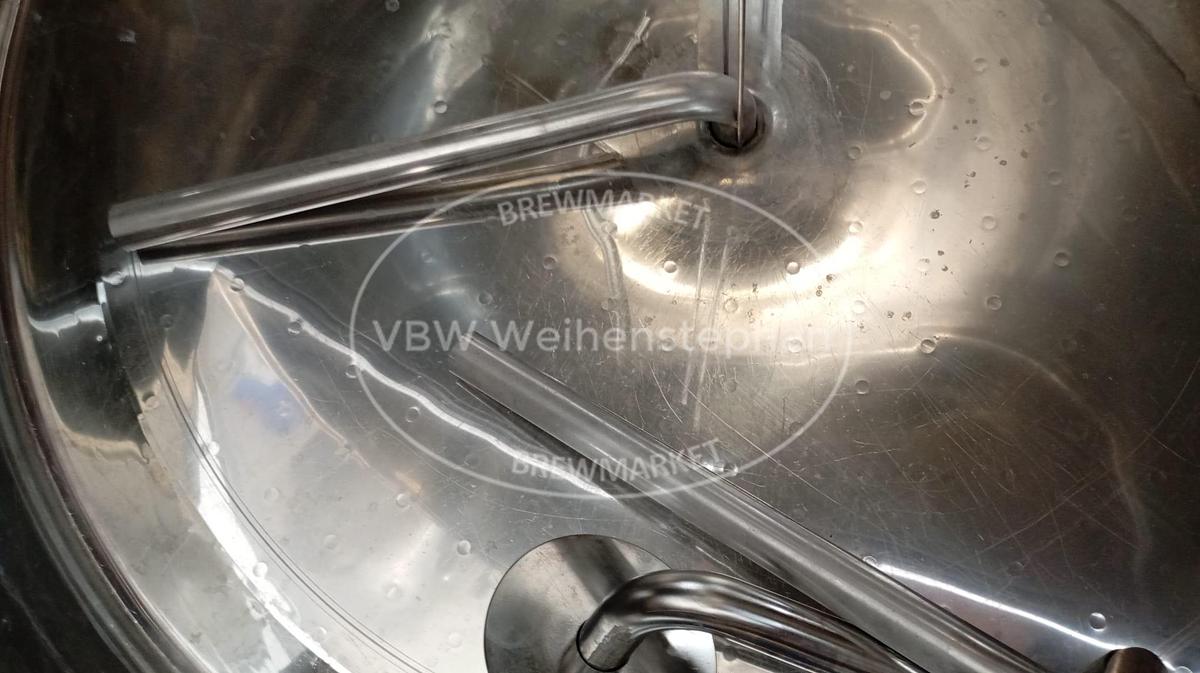

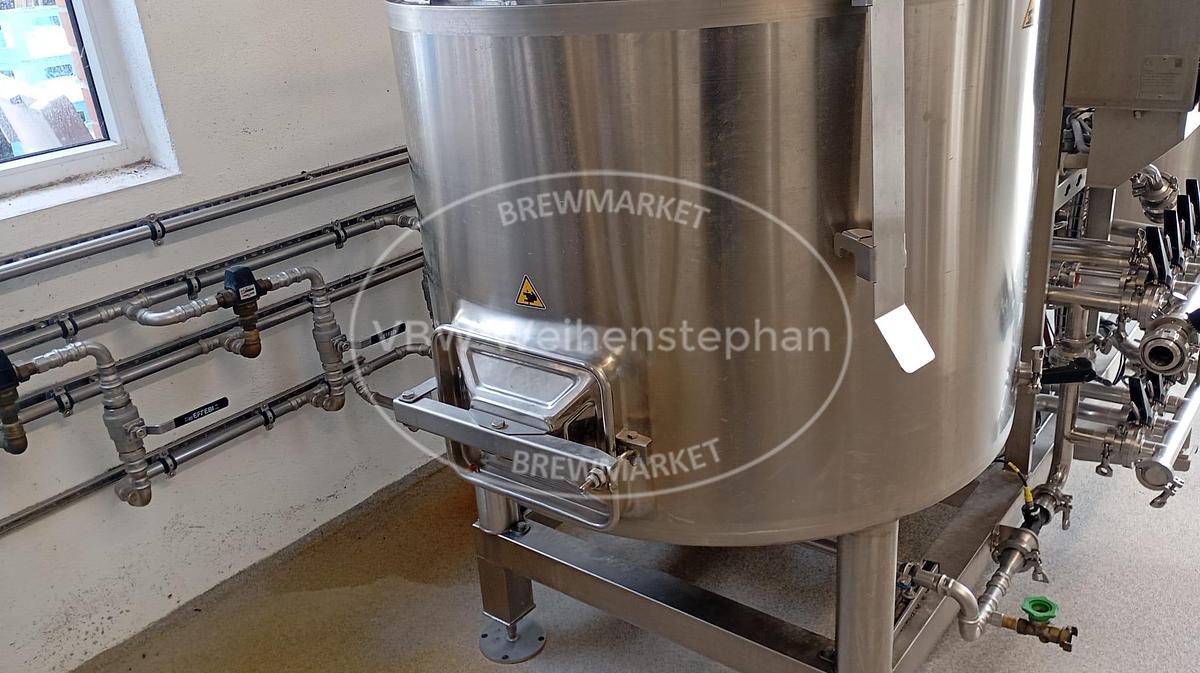

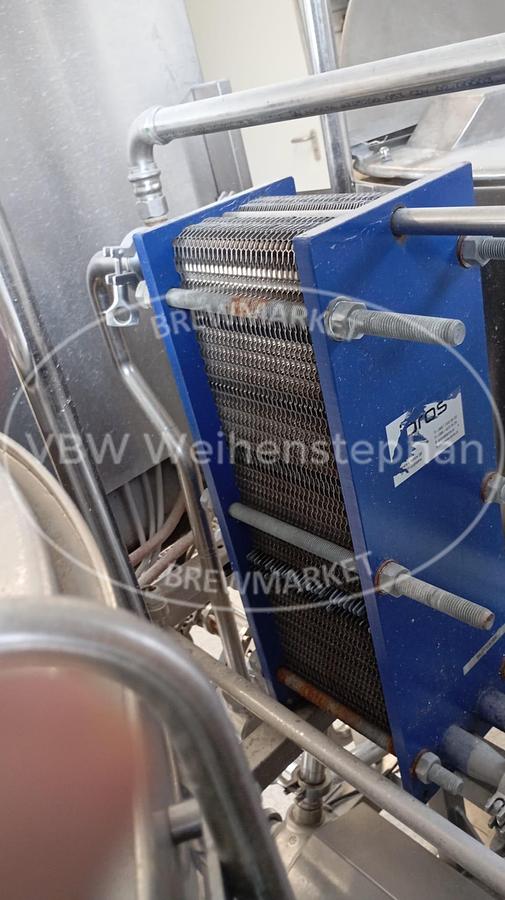

2-Geräte-Sudwerk auf Edelstahlgestell als Braublock montiert. Dieses besteht aus den folgenden Komponenten: - Maisch-/Läuterbottich aus Edelstahl zum Einmaischen, Maischen und Abguss der Maische. Separate Kontrolle der thermoölbeheizten Zargen- und Bodenheizung. Der doppelwandige Behälter ist mit einer Isolierverkleidung umhüllt und hat eine polierte Innenoberfläche. Der auf der Oberseite montierte Motor treibt das Hack- und Rührwerk mit stufenloser Drehzahlregelung an. Zum Läutern ist ein mehrteiliger perforierter Senkboden und zum Austrebern ein rechteckiges Mannloch an der Seite vorhanden. Darüber hinaus ist das Gefäß mit einem aufklappbarem Deckel, CIP-Sprühkopf, Temperatursonde und Sprüheinheit ausgestattet. - Würzepfanne/Whirlpool aus Edelstahl. Der Behälter ist doppelwandig und verfügt über angeschweißte Heizzonen in Zarge und Boden, welche mit Thermoöl beheizt werden. Das Gefäß ist zudem isoliert und mit Temperatursonde, aufklappbarem Deckel, CIP-Reinigungskopf, Sprüheinheit, höhenverstellbarer Sperre und tangentialem Würzezulauf zum Ausschlagen ausgestattet. Innere Oberfläche poliert. - Einstufiger Plattenwärmetauscher zur Abkühlung von Würze von 100 °C auf 18 °C bei gleichzeitiger Erwärmung von Wasser von 13 °C auf 77 °C. Die Würze eines Sudes kann hiermit innerhalb ca. einer Stunde gekühlt werden. Die Platten sind aus Edelstahl 1.4401 (AISI 316) und die Dichtungen aus EPDM. Der Würzekühler verfügt über einen PT1000 Temperaturfühler. - Thermoölheizung zur Beheizung der lasergeschweißten Heizzonen der Sudgefäße. Im Thermoölbehälter werden ca. 50 - 65 l Öl elektrisch auf maximal 150 °C beheizt. Ein Sicherungsschalter sorgt ab Überschreitung von 160 °C für den automatischen Stop der Beheizung. Das Gefäß ist mit Temperatur- und Niveausonde ausgestattet. Eine Pumpe fördert das Thermoöl im Kreislauf. - 12 hl Warmwassertank, separat auf drei Füßen stehend, mit Mannloch auf der Oberseite. Der Tank ist heizbar, isoliert und verfügt über Schlauch-Füllstandsanzeige, Temperatursonde und Warmwasserpumpe. - Kreiselpumpe zum Produkttransfer zwischen den Behältern und zur CIP-Reinigung mit einer Motorleistung von 0,37 kW und stufenloser Regelung der Drehzahl. - Edelstahlrohrleitungen und Handventile zur Umleitung der Produktströme. Die Rohre sind orbital geschweißt und verfügen über polierte Innenoberflächen. - Steuerungseinheit mit 10" Touchscreen und SPS zur Automatisierung des Sudhauses, eingehaust in einem Edelstahlschaltschrank. Folgende Prozesse können von hier gesteuert und kontrolliert werden: 1. Ein/Aus des Rühr- und Hackwerks sowie Drehzahlregelung. 2. Temperaturregelung Maisch-/Läuterbottich 3. Temperaturregelung für Pfanne/Whirlpool (separat für Boden und Zarge) 4. Ein/Aus der Produkt- und CIP-Pumpe sowie Drehzahlregelung. 5. Anzeige Temperatur Eintrittswasser 6. Anzeige Würzetemperatur am Auslauf 7. Temperaturregelung des Thermoölbehälters 8. Einstellung von Timern 9. Einstellung des Maischprogramms (mehrstufiges Maischen mit bis zu 5 Rasten; Einstellung von Zeiten, Temperaturen, Drehgeschwindigkeiten des Rührers und der Pumpe) 10. Temperatur Heißwassertank.
