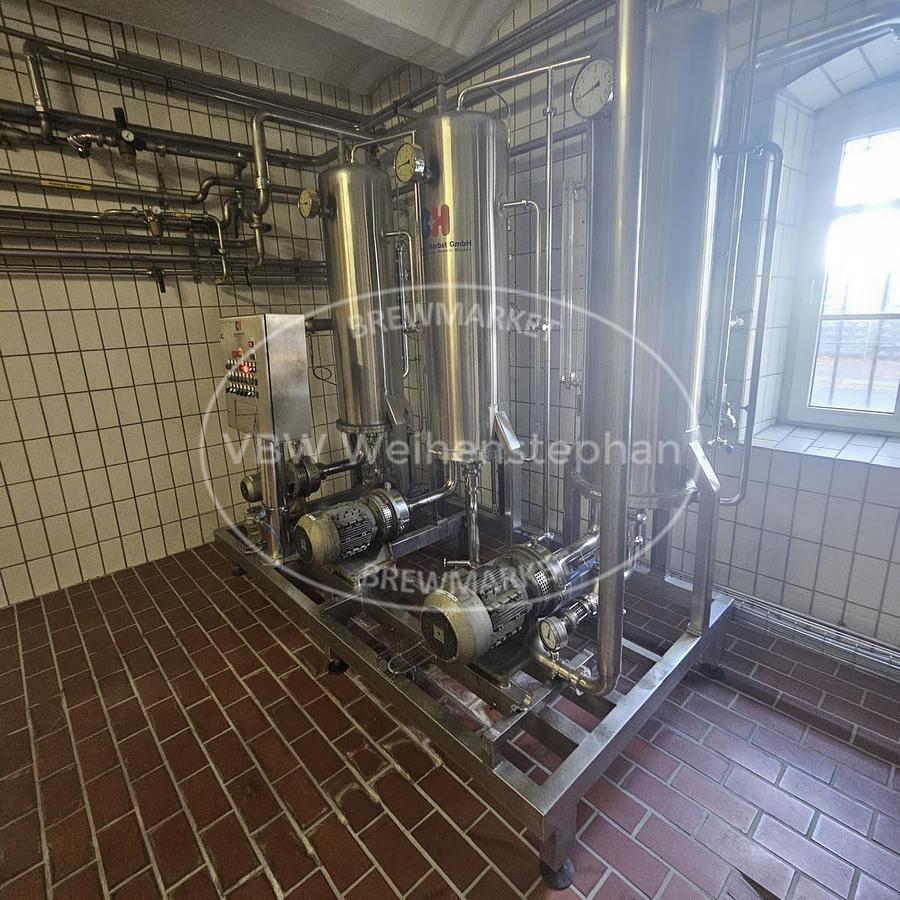

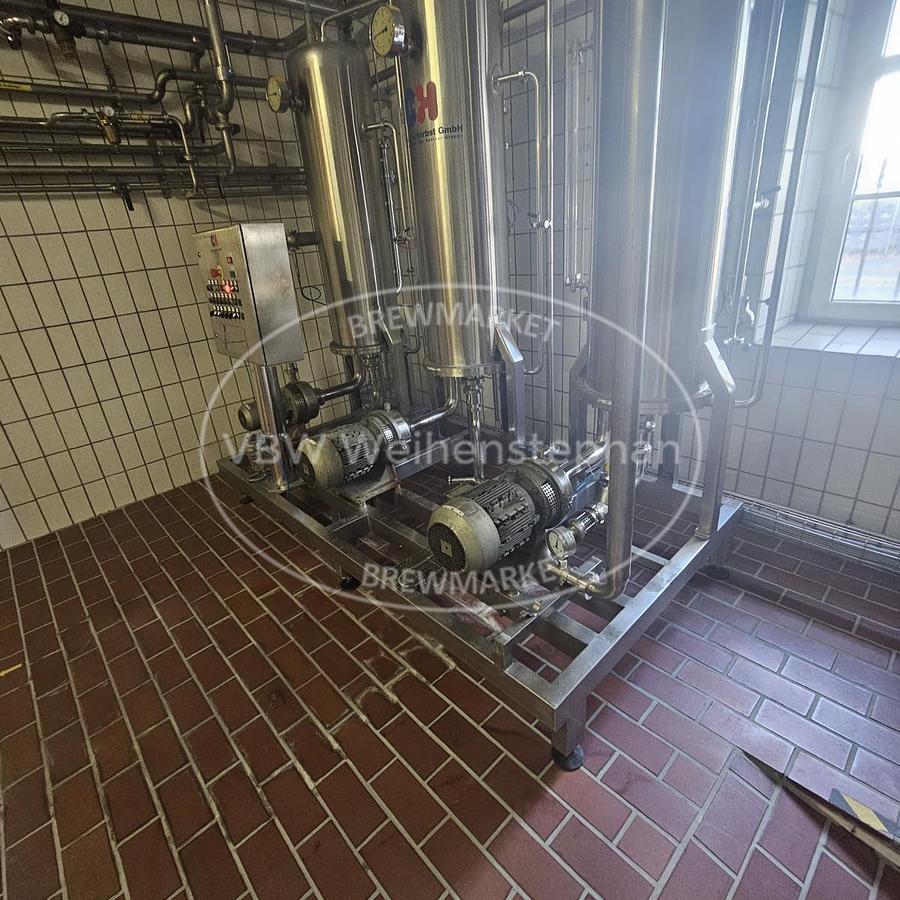

Wasserentgasungsanlage

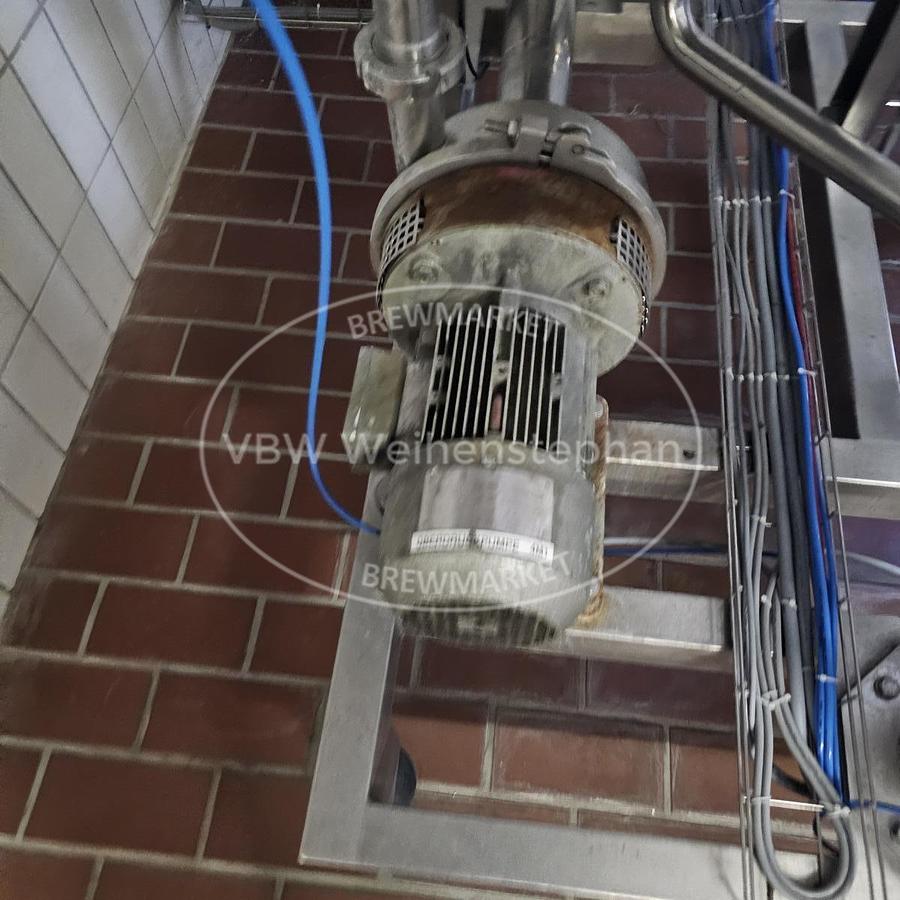

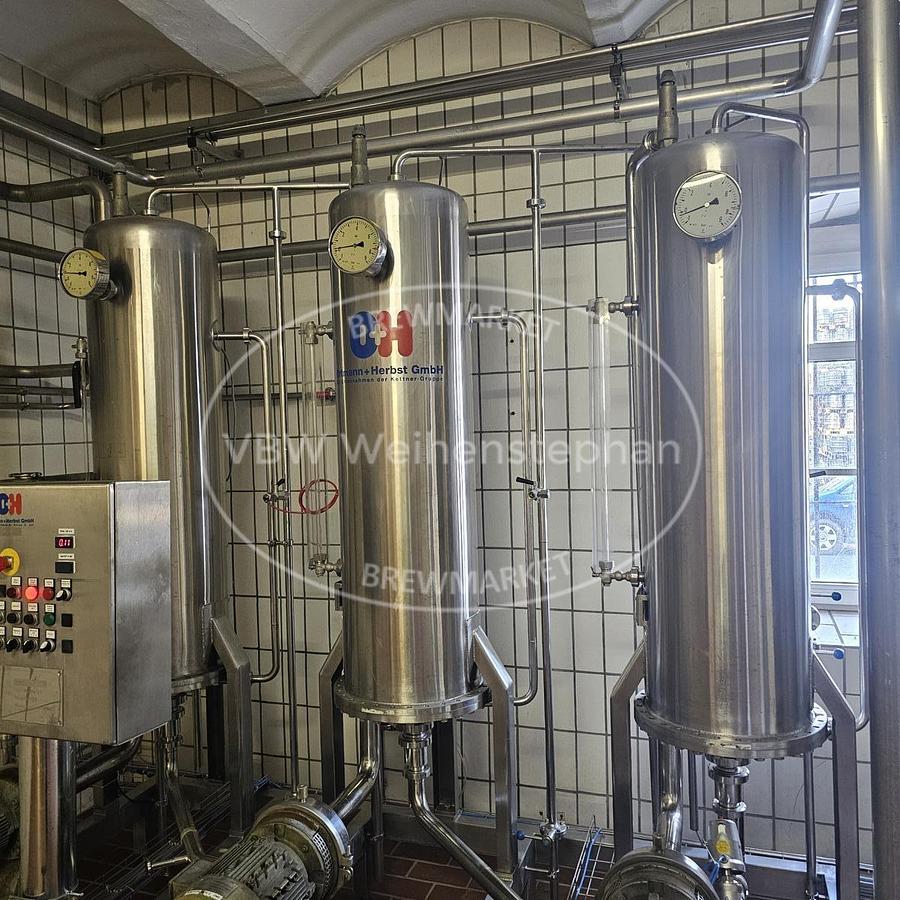

Dreistufige Wasserentgasungsanlage zur Wasserentgasung und CO2-Imprägnierung. 1. erste Entlüftung und Vorimprägnierung (Entlüftungsbehälter 1) Das Rohwasser tritt mit mindestens 5 bar Vordruck durch eine Injektordüse in den ersten Entlüftungsbehälter ein. Der Wasserstrahl wird aufgerissen und mit dem aus Belüftungsbehälter 1 und 2 angesaugtem Gasgemisch aus CO2, O2 und N2 vermengt. Durch das Verfahren freigewordenes N2 und O2 entweicht aus dem Entlüftungsbehälter 1 (ebenso wie ein geringer Restanteil CO2) ins Freie. 2. zweite Entlüftung und Imprägnierung(Entlüftungsbehälter 2): Das bereits teilweise entlüftete und vorimprägnierte Wasser wird von einer Kreiselpumpe aus dem ersten Belüftungsbehälter abgesaugt und durch die Injektordüse des zweiten Entlüftungsbehälters gedrückt. Der Wasserstrahl wird aufgerissen und mit CO2 aus dem Gasraum des Imprägnierbehälters vermengt. Die frei gewordenen Gase (O2 und N2 sowie der Überschuss CO2) entweichen von Entlüftungsbehälter 2 in den unter gleichermaßen geringen Überdruck stehenden Entlüftungsbehälter 1. 3. Imprägnierung und Einstellung des End-CO2-Gehalts (Imprägnierbehälter). Eine Kreiselpumpe saugt das Wasser aus dem zweiten Entlüftungsbehälter ab und drückt es durch die Injektordüse des Imprägnierbehälters. Der Wasserstrahl wird hierdurch aufgerissen und mit unter Imprägnierdruck stehendem CO2 aus dem Gasraum des Imprägnierbehälters vermengt. Kleine Restmengen an O2 und N2 entweichen werden frei und entweichen (ebenso wie der Imprägnierüberschuss CO2) in die Entlüftungsbehälter 1 und 2. Über ein Druckregelventil wird der gewünschte Imprägnierdruck (und daraus folgend der End-CO2-Gehalt) eingestellt.
